Themen:
• Geradlinige Ausbreitung von Elektronen im feldfreien Raum
• Ablenkung des Elektronenstrahls im elektrischen Feld
• Ablenkung des Elektronenstrahls im magnetischen Feld
• Magnetische Linse
• Phasenverschiebung, Überlagerung von Magnetfeldern, Lissajous-Figuren
• Bestimmung der spezifischen Ladung des Elektrons
• Bestimmung der Elektronengeschwindigkeit

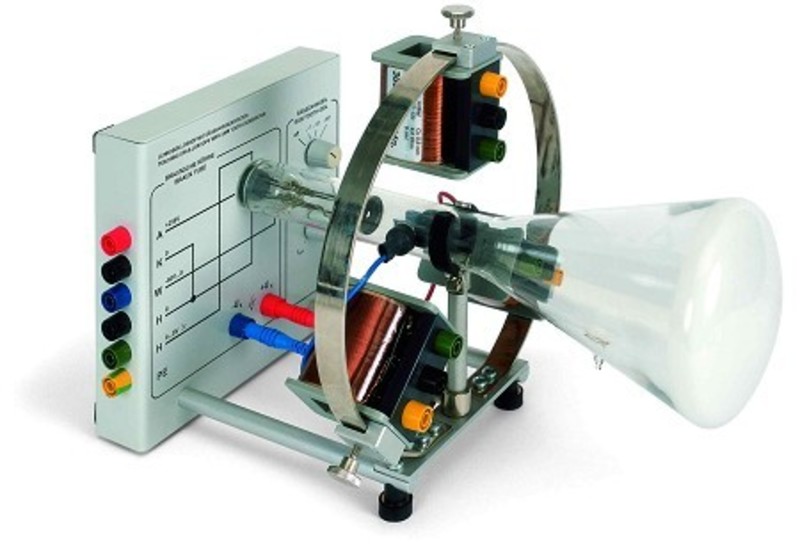

Elektronenröhre auf Anschlusssockel zur Untersuchung des Aufbaus und der Arbeitsweise einer Braunschen Röhre. Der Elektronenstrahl kann im elektrischen Feld über die in der Röhre eingebauten Ablenkplatten und im Magnetfeld durch drei auf einem Ring angebrachte externe Spulen abgelenkt werden. Zur Fokussierung des Strahls dient ein Wehneltzylinder. Die Beobachtung des Strahls in der Röhre wird durch eine Gasfüllung und einen Leuchtschirm realisiert. Mittels des kontinuierlich einstellbaren Sägezahngenerators können ebenso zeitabhängige Vorgänge untersucht und dargestellt werden. Einschließlich Fassung mit aufgedruckter Beschaltung.
Anodenspannung: 250 − 400 V DC
Anodenstrom: 1 mA
Heizspannung: 6 – 8 V AC/DC
Heizstrom: 0,3 A
Wehneltspannung: 0 – 50 V DC
Ablenkplattengröße: 12x20 mm²
Plattenabstand: 12 mm
Elektrische Ablenkempfindlichkeit: 0,2 mm/V
Schirmdurchmesser: 100 mm
Röhrenlänge: 260 mm
Restgas: Neon
Gasdruck: 10-4 hPa
Kippfrequenz: 10 – 200 Hz, kontinuierlich einstellbar
3 Ablenkspulen: je 600 Wdg., mit Mittelabgriff
Masse: ca. 1,6 kg
• Geradlinige Ausbreitung von Elektronen im feldfreien Raum
• Ablenkung des Elektronenstrahls im elektrischen Feld
• Ablenkung des Elektronenstrahls im magnetischen Feld
• Magnetische Linse
• Phasenverschiebung, Überlagerung von Magnetfeldern, Lissajous-Figuren
• Bestimmung der spezifischen Ladung des Elektrons
• Bestimmung der Elektronengeschwindigkeit
Elektronenröhre auf Anschlusssockel zur Untersuchung des Aufbaus und der Arbeitsweise einer Braunschen Röhre. Der Elektronenstrahl kann im elektrischen Feld über die in der Röhre eingebauten Ablenkplatten und im Magnetfeld durch drei auf einem Ring angebrachte externe Spulen abgelenkt werden. Zur Fokussierung des Strahls dient ein Wehneltzylinder. Die Beobachtung des Strahls in der Röhre wird durch eine Gasfüllung und einen Leuchtschirm realisiert. Mittels des kontinuierlich einstellbaren Sägezahngenerators können ebenso zeitabhängige Vorgänge untersucht und dargestellt werden. Einschließlich Fassung mit aufgedruckter Beschaltung.
Anodenspannung: 250 − 400 V DC
Anodenstrom: 1 mA
Heizspannung: 6 – 8 V AC/DC
Heizstrom: 0,3 A
Wehneltspannung: 0 – 50 V DC
Ablenkplattengröße: 12x20 mm²
Plattenabstand: 12 mm
Elektrische Ablenkempfindlichkeit: 0,2 mm/V
Schirmdurchmesser: 100 mm
Röhrenlänge: 260 mm
Restgas: Neon
Gasdruck: 10-4 hPa
Kippfrequenz: 10 – 200 Hz, kontinuierlich einstellbar
3 Ablenkspulen: je 600 Wdg., mit Mittelabgriff
Masse: ca. 1,6 kg
