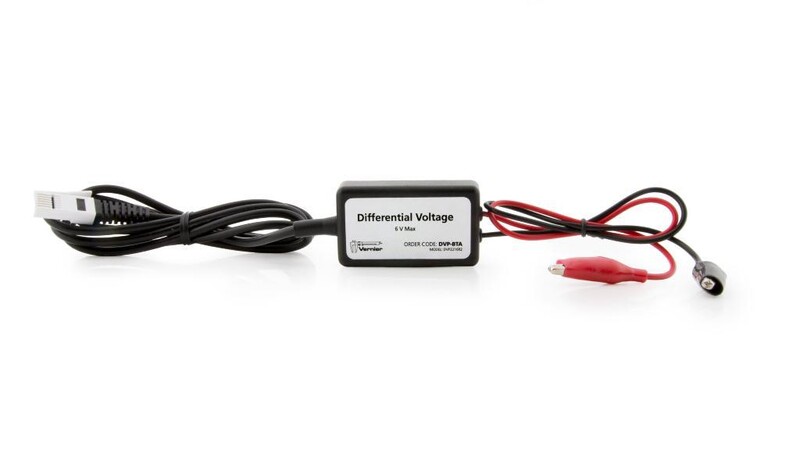

Mit einem Bereich von ±6,0 V ist dieses System ideal für den Einsatz in „Batterie- und Glühlampen“-Schaltungen. Verwenden Sie es mit dem Strommessfühler, um das Ohmsche Gesetz, Phasenbeziehungen in reaktiven Komponenten und vieles mehr zu erforschen. Verwenden Sie mehrere Differentialspannungssonden, um Reihen- und Parallelschaltungen zu erforschen.
Die Differentialspannungssonde meldet die Potenzialdifferenz zwischen den roten und schwarzen Leitungen. Wenn beispielsweise der schwarze Anschluss an etwas angeschlossen ist, das 2 V über der Erdung liegt, und der rote an etwas, das 3 V unter der Erdung liegt, wird -5 V gemeldet. Die Differentialspannungssonde ist der bevorzugte Spannungssensor in Fällen, in denen mehr als ein Spannungssensor im selben Stromkreis verwendet wird.
- Eingangsspannungsbereich: ±6,0 V
- Maximale Spannung an jedem Eingang: ±10 V
- Eingangsimpedanz (gegen Masse): 10 M Ohm
- Differenzimpedanz: >20 M Ohm
- Typische Auflösung: 3,1 mV
- Linearität: 0,01 %
- Versorgungsspannung: 5 VDC
Die Differentialspannungssonde meldet die Potenzialdifferenz zwischen den roten und schwarzen Leitungen. Wenn beispielsweise der schwarze Anschluss an etwas angeschlossen ist, das 2 V über der Erdung liegt, und der rote an etwas, das 3 V unter der Erdung liegt, wird -5 V gemeldet. Die Differentialspannungssonde ist der bevorzugte Spannungssensor in Fällen, in denen mehr als ein Spannungssensor im selben Stromkreis verwendet wird.
- Eingangsspannungsbereich: ±6,0 V
- Maximale Spannung an jedem Eingang: ±10 V
- Eingangsimpedanz (gegen Masse): 10 M Ohm
- Differenzimpedanz: >20 M Ohm
- Typische Auflösung: 3,1 mV
- Linearität: 0,01 %
- Versorgungsspannung: 5 VDC
Eigenschaften
- 152138
- DVP-BTA
