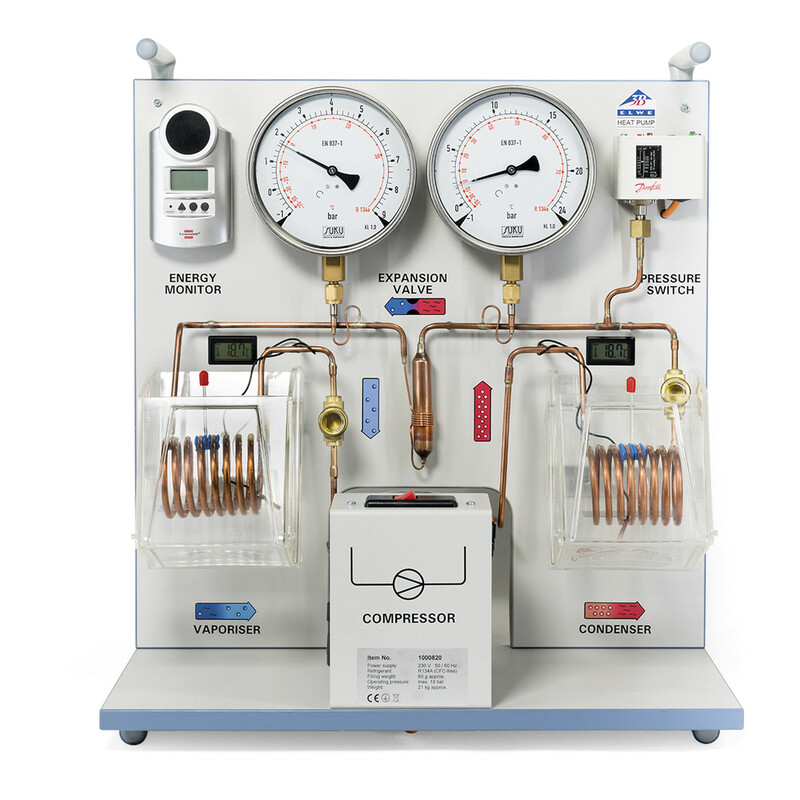

Demonstrationsmodell zur Veranschaulichung der Funktionsweise von Kühlschränken und elektrischen Kompressionswärmepumpen.
Bestehend aus Kompressor mit Antriebsmotor, Verdampfer, Expansionsventil und Verflüssiger. Kann als Luft-Wasser- oder Wasser-Wasser-Wärmepumpe verwendet werden. Enthält Wattmeter -- zur Erfassung der Betriebszeit, der Netzspannung, der momentanen Leistungsaufnahme, der elektrischen Arbeit -- und zwei Thermometer zur Messung der Temperaturen in den beiden Behältern.
Die Komponenten sind in einem geschlossenen System durch Kupferrohre verbunden und auf einer Grundplatte montiert, und die übersichtliche Anordnung ermöglicht es, die Abfolge der Zustandsänderungen direkt mit dem zyklischen Betrieb der Wärmepumpe in Verbindung zu bringen. Verdampfer und Verflüssiger sind als Kupferrohrspiralen ausgeführt und jeweils in wassergefüllte Behälter eingetaucht, die als Wärmespeicher zur Bestimmung der aufgenommenen oder abgegebenen Wärme dienen. Zwei große Manometer zeigen die Druckverhältnisse des Kühlmittels in beiden Wärmetauschern an. Zur Beobachtung des Aggregatzustandes des Kältemittels nach dem Verdampfer und nach dem Verflüssiger sind zwei Beobachtungsfenster vorgesehen. Ein Überdruckschutzschalter trennt den Verdichtermotor vom Kreislauf, wenn der Überdruck 15 bar erreicht.
Technische Daten:
Leistung des Verdichters: 120 W
Kühlmittel: R 134A, frei von Fluorchlorkohlenwasserstoffen
Temperaturspeicher: je 2000 ml
Manometer: 160 mm Durchmesser
Abmessungen: 560×300×630 mm³
Gewicht: 23 kg
Bestehend aus Kompressor mit Antriebsmotor, Verdampfer, Expansionsventil und Verflüssiger. Kann als Luft-Wasser- oder Wasser-Wasser-Wärmepumpe verwendet werden. Enthält Wattmeter -- zur Erfassung der Betriebszeit, der Netzspannung, der momentanen Leistungsaufnahme, der elektrischen Arbeit -- und zwei Thermometer zur Messung der Temperaturen in den beiden Behältern.
Die Komponenten sind in einem geschlossenen System durch Kupferrohre verbunden und auf einer Grundplatte montiert, und die übersichtliche Anordnung ermöglicht es, die Abfolge der Zustandsänderungen direkt mit dem zyklischen Betrieb der Wärmepumpe in Verbindung zu bringen. Verdampfer und Verflüssiger sind als Kupferrohrspiralen ausgeführt und jeweils in wassergefüllte Behälter eingetaucht, die als Wärmespeicher zur Bestimmung der aufgenommenen oder abgegebenen Wärme dienen. Zwei große Manometer zeigen die Druckverhältnisse des Kühlmittels in beiden Wärmetauschern an. Zur Beobachtung des Aggregatzustandes des Kältemittels nach dem Verdampfer und nach dem Verflüssiger sind zwei Beobachtungsfenster vorgesehen. Ein Überdruckschutzschalter trennt den Verdichtermotor vom Kreislauf, wenn der Überdruck 15 bar erreicht.
Technische Daten:
Leistung des Verdichters: 120 W
Kühlmittel: R 134A, frei von Fluorchlorkohlenwasserstoffen
Temperaturspeicher: je 2000 ml
Manometer: 160 mm Durchmesser
Abmessungen: 560×300×630 mm³
Gewicht: 23 kg
Eigenschaften
- 1022618/3B
- Previous Item No. Previous Item No. 1000820
