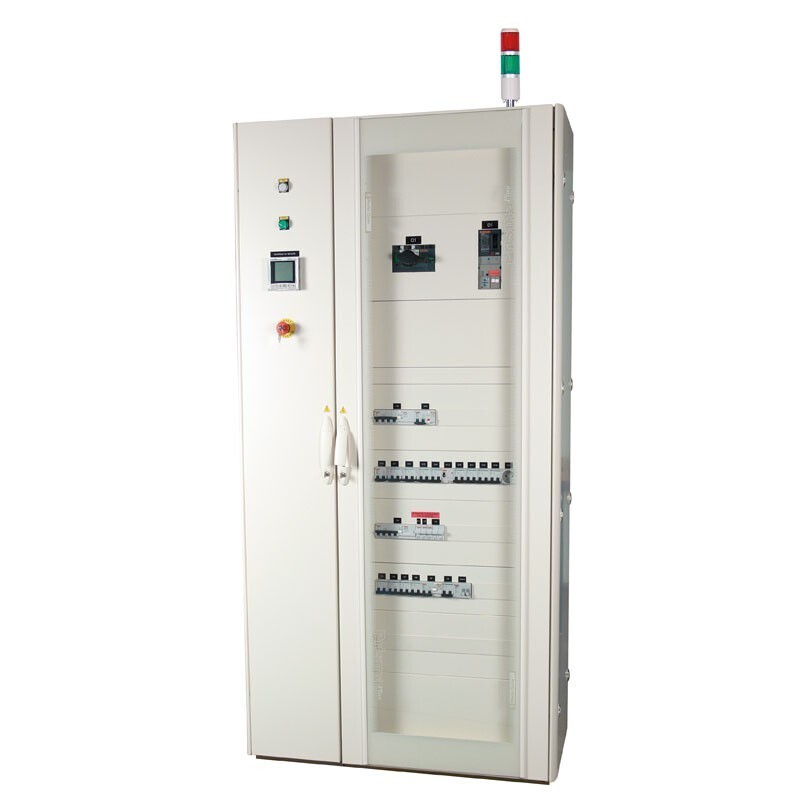

ECO-TGBT illustre tous les composants de distribution de l’énergie
électrique en milieu tertiaire. Elle est divisée en deux parties :
• à gauche, une gaine verticale étroite, regroupant les commandes par
poussoirs, et une centrale de mesures électriques
• à droite, l’armoire principale avec porte vitrée, regroupant les
composants de puissance et de protection
ECO-TGBT permet aux élèves de réaliser les travaux suivants :
• l’étude des schémas de câblages
• l’étude des différents composants
• la réalisation d’un câblage
• la réalisation de mesures électriques
• le réglage de sensibilité d’un disjoncteur différentiel
• le remplacement hors tension des éléments défectueux
• la préparation à la certification à l’habilitation électrique
• l’apprentissage à l’utilisation de l’outillage de câblage
Composition de l’armoire TGBT
• Un Interrupteur sectionneur de 160A à 4 pôles à coupure visible
• Un disjoncteur général 160A avec bloc différentiel intégré réglable de 0.01A à 10A,
équipé d’une bobine à manque de tension de type MX
• Une centrale de mesure en triphasé permettant le relevé de S P Q U I Cos,etc...
Lecture aisée grace à son grand afficheur LCD
• Un jeu de barres en cuivre de 160A avec protection PVC
• Un bornier de type Multiclip 200A
• Un coup de poing, situé sur la porte, agissant directement sur la bobine à manque de
tension au niveau du disjoncteur de tête
• Deux voyants indiquant l’état de fonctionnement de l’armoire
• Une balise lumineuse au dessus de l’armoire indique l’état d’alimentation et de défaut
de la TGBT
Caractéristiques des sorties
• SORTIE 1 : 1 départ disjoncteur différentiel 2P-10A 30mA
• SORTIE 2 : 1 départ disjoncteur différentiel 4P-25A 300mA
• SORTIE 3 : 1 départ disjoncteur différentiel 4P-25A 300mA
• SORTIE 4 : 1 départ interrupteur HORAIRE 24H protégé par disjoncteur 2P-10A
• SORTIE 5 : 1 départ Bloc autonome d’éclairage de sécurité BAES protégé par
disjoncteur 2P-10A
• SORTIE 6 à 10 : 3 départs disjoncteur 2P-16A avec contact auxiliaire + 1 départ 2P-
20A + 1 départ contacteur heures creuses - ensemble protégé par
un disjoncteur différentiel 4P-25A 300mA
• SORTIE 11 à 14 : 3 départs disjoncteur 2P-16A + 1 prise modulaire 2P+T - ensemble
protégé par un disjoncteur différentiel 2P-25A 30mA.
NOTA : toutes les sorties sont câblées sur bornier à vis.
Accessoires livrés avec l’armoire
• Un chemin de câble de 3m, avec fixations
• Câble d’alimentation de 4 mètres 5G35mm
• 1 kit de condamnation avec 1 banderole, 2 panneaux et 1 cadenas
• CD de mise en service avec TP
L’armoire est livrée entièrement câblée.
Possibilité d’ajouter ou de supprimer des départs sur simple demande.
électrique en milieu tertiaire. Elle est divisée en deux parties :
• à gauche, une gaine verticale étroite, regroupant les commandes par
poussoirs, et une centrale de mesures électriques
• à droite, l’armoire principale avec porte vitrée, regroupant les
composants de puissance et de protection
ECO-TGBT permet aux élèves de réaliser les travaux suivants :
• l’étude des schémas de câblages
• l’étude des différents composants
• la réalisation d’un câblage
• la réalisation de mesures électriques
• le réglage de sensibilité d’un disjoncteur différentiel
• le remplacement hors tension des éléments défectueux
• la préparation à la certification à l’habilitation électrique
• l’apprentissage à l’utilisation de l’outillage de câblage
Composition de l’armoire TGBT
• Un Interrupteur sectionneur de 160A à 4 pôles à coupure visible
• Un disjoncteur général 160A avec bloc différentiel intégré réglable de 0.01A à 10A,
équipé d’une bobine à manque de tension de type MX
• Une centrale de mesure en triphasé permettant le relevé de S P Q U I Cos,etc...
Lecture aisée grace à son grand afficheur LCD
• Un jeu de barres en cuivre de 160A avec protection PVC
• Un bornier de type Multiclip 200A
• Un coup de poing, situé sur la porte, agissant directement sur la bobine à manque de
tension au niveau du disjoncteur de tête
• Deux voyants indiquant l’état de fonctionnement de l’armoire
• Une balise lumineuse au dessus de l’armoire indique l’état d’alimentation et de défaut
de la TGBT
Caractéristiques des sorties
• SORTIE 1 : 1 départ disjoncteur différentiel 2P-10A 30mA
• SORTIE 2 : 1 départ disjoncteur différentiel 4P-25A 300mA
• SORTIE 3 : 1 départ disjoncteur différentiel 4P-25A 300mA
• SORTIE 4 : 1 départ interrupteur HORAIRE 24H protégé par disjoncteur 2P-10A
• SORTIE 5 : 1 départ Bloc autonome d’éclairage de sécurité BAES protégé par
disjoncteur 2P-10A
• SORTIE 6 à 10 : 3 départs disjoncteur 2P-16A avec contact auxiliaire + 1 départ 2P-
20A + 1 départ contacteur heures creuses - ensemble protégé par
un disjoncteur différentiel 4P-25A 300mA
• SORTIE 11 à 14 : 3 départs disjoncteur 2P-16A + 1 prise modulaire 2P+T - ensemble
protégé par un disjoncteur différentiel 2P-25A 30mA.
NOTA : toutes les sorties sont câblées sur bornier à vis.
Accessoires livrés avec l’armoire
• Un chemin de câble de 3m, avec fixations
• Câble d’alimentation de 4 mètres 5G35mm
• 1 kit de condamnation avec 1 banderole, 2 panneaux et 1 cadenas
• CD de mise en service avec TP
L’armoire est livrée entièrement câblée.
Possibilité d’ajouter ou de supprimer des départs sur simple demande.
Caractéristiques
- ECO-TGBT/ELE
