Leerdoelen
- De bedrading van een PLC begrijpen
- Laad een programma in een programmeerbare logische controller op een Ethernet-communicatienetwerk.
- Simuleer de meest voorkomende storingen in een automatiseringsinstallatie met een analoog signaal.
- De resultaten analyseren en interpreteren

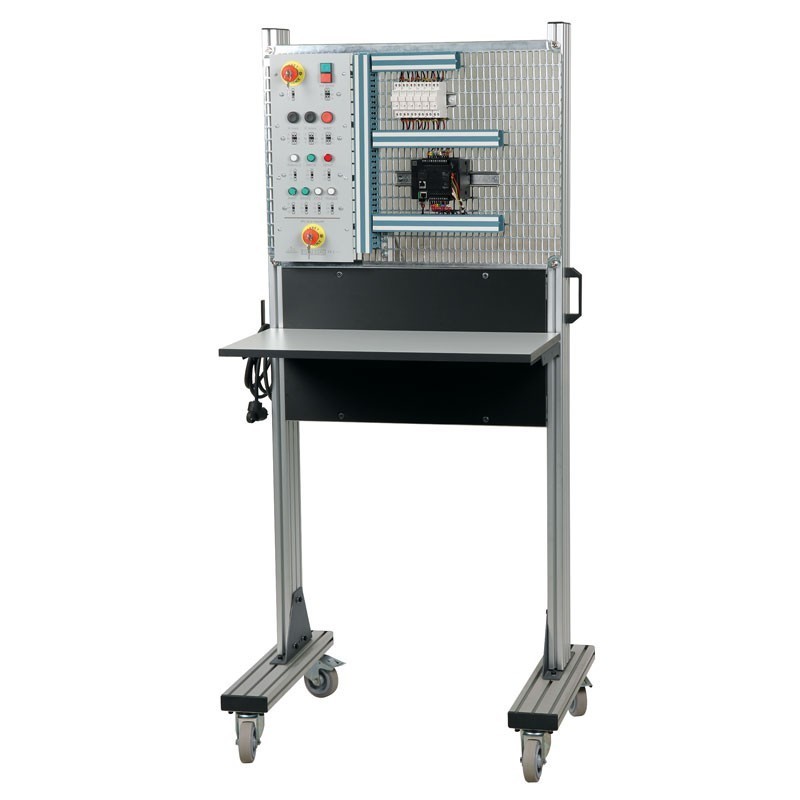

PLC-DIAG is een model waarmee storingen op verschillende punten van een automatiseringsbedradingsnet kunnen worden uitgevoerd. De probleemoplossing wordt uitgevoerd rond een programmeerbare logische besturingseenheid van het type M221 van Schneider®. De storingen worden door de leraar geselecteerd met behulp van schakelaars die zich onder een luik aan de achterkant van het model bevinden. Voor de veiligheid van de gebruiker mag de circuitspanning niet hoger zijn dan 24VAC. Hierdoor kan de leerling in alle veiligheid metingen en proeven uitvoeren, ongeacht het type storing.
230VAC stroomvoorziening via een 3m snoer en 2P+T netstekker veilig achter een paneel.
Volledig functioneel model, bekabeld geleverd. Een CD-steun bevat het pedagogisch dossier met de student/leraar praktische oefeningen en voorbeelden van PLC-programma's.
Praktisch werk
- Identificatie van de verschillende onderdelen en het maken van elektrische schema's.
- Laden van een PLC-programma via USB en Ethernet met SoMachine basissoftware.
- Visualisatie van de PLC in-/uitgangstoestanden op de SoMachine basissoftware.
- Zoeken naar verschillende storingen in het circuit met behulp van meetapparatuur.
Samenstelling van het model
- 1 onderstel met zwenkwielen (twee met rem), afmetingen H1800 x 800 x 700mm
- 1 melamine plank van 750x400mm
- 1 bedradingsrooster uitgerust met :
1 set bipolaire zekeringen
1 Schneider® M221-14E /10S relais PLC, Ethernet met 4-20mA analoge kaart.
-1 PVC-paneel met :
1 noodstopknop
1 Aan / Uit knop met indicator
2 Aan drukknoppen
1 Stop drukknop
3 witte lichten - 3 groene lichten - 1 rood licht
1 noodstop voor de leraar.
Alle aansluitingen van indicators en knoppen worden gemaakt op industriële klemmen die gelijk liggen met de voorkant. De leerling kan dan heel gemakkelijk, met behulp van de sleutelpunten, de spanning aflezen of de schakelingen controleren.
- 1 doos afgesloten door een luik met :
10 schakelaars voor het creëren van storingen (zie storingsbeschrijving)
1 algemene werkschakelaar
1 thermisch-magnetische differentieelschakelaar 30mA-16A
1 sleutelschakelaar met controlelampje voor het inschakelen van de netvoeding
- 1 4-20mA-luskalibrator (meegeleverd) om een 4-20mA-signaal op te wekken bij de PLC-ingang en dit te meten bij de PLC-uitgang.
- De bedrading van een PLC begrijpen
- Laad een programma in een programmeerbare logische controller op een Ethernet-communicatienetwerk.
- Simuleer de meest voorkomende storingen in een automatiseringsinstallatie met een analoog signaal.
- De resultaten analyseren en interpreteren
PLC-DIAG is een model waarmee storingen op verschillende punten van een automatiseringsbedradingsnet kunnen worden uitgevoerd. De probleemoplossing wordt uitgevoerd rond een programmeerbare logische besturingseenheid van het type M221 van Schneider®. De storingen worden door de leraar geselecteerd met behulp van schakelaars die zich onder een luik aan de achterkant van het model bevinden. Voor de veiligheid van de gebruiker mag de circuitspanning niet hoger zijn dan 24VAC. Hierdoor kan de leerling in alle veiligheid metingen en proeven uitvoeren, ongeacht het type storing.
230VAC stroomvoorziening via een 3m snoer en 2P+T netstekker veilig achter een paneel.
Volledig functioneel model, bekabeld geleverd. Een CD-steun bevat het pedagogisch dossier met de student/leraar praktische oefeningen en voorbeelden van PLC-programma's.
Praktisch werk
- Identificatie van de verschillende onderdelen en het maken van elektrische schema's.
- Laden van een PLC-programma via USB en Ethernet met SoMachine basissoftware.
- Visualisatie van de PLC in-/uitgangstoestanden op de SoMachine basissoftware.
- Zoeken naar verschillende storingen in het circuit met behulp van meetapparatuur.
Samenstelling van het model
- 1 onderstel met zwenkwielen (twee met rem), afmetingen H1800 x 800 x 700mm
- 1 melamine plank van 750x400mm
- 1 bedradingsrooster uitgerust met :
1 set bipolaire zekeringen
1 Schneider® M221-14E /10S relais PLC, Ethernet met 4-20mA analoge kaart.
-1 PVC-paneel met :
1 noodstopknop
1 Aan / Uit knop met indicator
2 Aan drukknoppen
1 Stop drukknop
3 witte lichten - 3 groene lichten - 1 rood licht
1 noodstop voor de leraar.
Alle aansluitingen van indicators en knoppen worden gemaakt op industriële klemmen die gelijk liggen met de voorkant. De leerling kan dan heel gemakkelijk, met behulp van de sleutelpunten, de spanning aflezen of de schakelingen controleren.
- 1 doos afgesloten door een luik met :
10 schakelaars voor het creëren van storingen (zie storingsbeschrijving)
1 algemene werkschakelaar
1 thermisch-magnetische differentieelschakelaar 30mA-16A
1 sleutelschakelaar met controlelampje voor het inschakelen van de netvoeding
- 1 4-20mA-luskalibrator (meegeleverd) om een 4-20mA-signaal op te wekken bij de PLC-ingang en dit te meten bij de PLC-uitgang.
Eigenschappen
- PLC-DIAG/ELE
